Rozměry a formát projektu

  • Velikost užitku určuje řezná linie. Užitek může mít libovolný tvar.
  • Projekt by měl obsahovat dva sladěné soubory:
  • Soubor s grafikou - zvětšenou o požadovaný spad.
  • Soubor s řeznými a bigovacími liniemi - samostatná stránka s řeznými a bigovacími liniemi přesně sladěnými s grafikou.

V případě tisku užitků libovolných tvarů činí spad 3 mm z každé strany. Oblast grafiky musí přesahovat řeznou linii.

Projekt jednotlivého užitku

  • Důležité objekty/informace - všechny důležité objekty (logo, texty, fotografie) by měly být umístěny minimálně 3 mm od plánované řezné linie.
  • Rámy a obvodky - nedoporučuje se navrhovat rámečky blízko řezné linie. Minimální vzdálenost je 5 mm, aby se předešlo neestetickým efektům vyplývajícím z tolerance řezání.

Šablona pro řezání a bigování

Řezné a bigovací linie

  • Řezné linie by měly být navrženy jako vlasové (tenké) linie v červené barvě.
  • Bigovací linie by měly být ve žluté barvě.
  • Řezná linie musí být jedinou, uzavřenou křivkou bez duplikace nebo překrývání s jinými liniemi.

Minimální poloměry zaoblení pro řezné linie:

  • 1,5 mm - pro samolepicí fólie.
  • 2 mm - pro kartony o tloušťce do 0,4 mm a ozdobné papíry.
  • 3 mm - pro kartony tlustší než 0,4 mm.

Vnitřní výřezy

Prvky vyřezávané uvnitř užitku musí být vzdáleny od vnější řezné linie minimálně 5 mm.

Optimalizační tipy

  • Vyhněte se nadměrnému počtu vrcholů v řezných liniích - může to zpomalit práci plotru.
  • Pokud je to možné, používejte zaoblení místo ostrých úhlů.
  • Vyhněte se příliš složitým tvarům: Prvky vyřezávané by neměly být příliš drobné ani velmi složité, aby se předešlo problémům s realizací projektu. V případě, že složitost křivky pro řezání způsobí příliš pomalou práci plotru nebo znemožní realizaci objednávky, vyhrazujeme si právo odmítnout realizaci takového projektu nebo změnit cenu.

Tolerance řezání

Sladění tisku a řezných hran se může pohybovat o ±1,5 mm.

Uložení souboru

Soubor s mřížkou pro řezání by měl být přiložen k souboru s tiskem jako poslední stránka ve vícestránkovém souboru. Pokud jsou soubory zasílány samostatně, jejich názvy musí jednoznačně identifikovat obsah.

Rozměry projektu

Pracovní oblast

Projekty pro výsekování (řezné linie, bigování) musí být umístěny v obdélníku o maximálním rozměru 300x470 mm.
Spady mohou přesahovat tuto oblast.

Spady

Minimální požadovaný spad činí 2 mm z každé strany.

Formát projektu

Soubory požadované pro projekt

Projekt musí obsahovat:

  • Soubor s grafikou - zvětšenou o požadovaný spad.
  • Soubor s řeznými a bigovacími liniemi - připravený podle pokynů.
  • Další soubor s maskou zušlechtění (např. UV lak, Liquid Gold, Liquid Silver), pokud projekt obsahuje takové prvky.

Jednotlivý užitek

  • Užitek může mít libovolný tvar.
  • Všechny důležité objekty by měly být umístěny minimálně 3 mm od řezné linie.
  • Nedoporučuje se navrhovat rámečky, obvodky ani jiné prvky blízko řezné linie - minimální vzdálenost je 5 mm, aby se předešlo neestetickým efektům.

Šablona pro výrobu výsekového nástroje (pro sztanca)

Řezné a bigovací linie

  • Řezné linie: tenké (vlasové) v červené barvě.
  • Bigovací linie: tenké (vlasové) ve žluté barvě.
  • Minimální vzdálenost mezi řeznými a bigovacími liniemi: 4 mm.

Pravidla návrhu

  • Řezné a bigovací linie by měly tvořit uzavřené křivky, pokud je to možné.
  • Vyhněte se duplikaci nebo překrývání řezných a bigovacích linií.
  • Příliš drobné nebo složité prvky mohou znemožnit výrobu výsekového nástroje, což povede k odmítnutí projektu.

Přesnost řezání

Sladění tisku a řezných hran se může pohybovat o ±1,5 mm.

Uložení souboru

  • Projekt musí být připraven ve vektorové podobě.
  • Preferované formáty: PDF nebo CDR (vektorová grafika).
  • Soubor s šablonou pro výsekování by měl být přiložen k souboru s tiskem jako poslední stránka ve vícestránkovém souboru. Pokud jsou soubory zasílány samostatně, jejich názvy musí jednoznačně identifikovat obsah („tisk“, „zušlechtění“, „sztanca/výsekování“).

Důležité poznámky

  • V případě technických problémů souvisejících s projektem (např. složitost tvaru) si D&D vyhrazuje právo změnit cenu nebo odmítnout realizaci.
  • Nemusíte se obávat přípravy projektu pro výrobu výsekového nástroje - soubory jsou u nás dvakrát ověřovány, aby byla zajištěna jejich správnost.
  • Při opětovném objednání již nenesete náklady na výrobu výsekového nástroje, za předpokladu, že v objednávce uvedete využití stávajícího výsekového nástroje (v kalkulátoru je k dispozici možnost „Opětovná objednávka“).

Frézování umožňuje přesné vyřezávání libovolných tvarů v široké škále pevných materiálů (z tisku na velkém formátu).

Formát užitku

  • Maximální velikost užitku je 1250 x 2480 mm a je omezena rozměry vybraného materiálu.
  • Minimální velikost užitku je 100 x 100 mm.

Formát projektu

Struktura souboru

  • Soubor by měl být jednostránkový a obsahovat pouze řezné a/nebo nařezávací linie.
  • Nařezávací linie provádíme kuželovým frézem 90o - usnadňují ohýbání materiálu (pouze tubond).
  • Linie musí být viditelné a přesunuty na vrchol vrstev projektu.

Užitek k řezání

  • Povrchy určené k vyřezání vyplňte barvou 100% Cyan (pro operátora pro odlišení užitku od odpadu).
  • Řezné linie označte červenou vlasovou barvou.
  • Nařezávací linie označte žlutou vlasovou barvou.

Prostor mezi prvky

  • Pokud se v souboru nachází mnoho vyřezávaných prvků, řezné linie musí být od sebe vzdáleny minimálně 10 mm.

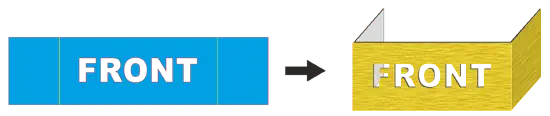

Směr projektu

  • Navrhujte vždy jako přední stranu užitku, což má význam při jednostranných materiálech a při nařezávání.
  • Neposílejte projekty v zrcadlovém obrazu.

Doporučení pro řezné a nařezávací linie

  • Řezné linie musí být uzavřenými křivkami.
  • Vyhněte se překrývajícím se řezným liniím.
  • Používejte přímé linie, kde je to možné.
  • Minimalizujte počet vrcholů - používejte pouze tolik, kolik je nezbytné pro definování křivky.
  • Spojujte linie, vytvářejte dlouhé segmenty místo mnoha krátkých.

Doporučení pro materiály

Řezání a nařezávání v závislosti na opracovávaném materiálu se provádí dvěma technologiemi: nožem nebo frézem. Pro dosažení přesného efektu je třeba zohlednit specifika opracování pro daný podklad a použít odpovídající označení ve výrobním souboru.

MateriálTechnologie
řezání
Minimální poloměr
zaoblení (R)
Vnitřní
vrcholy
Vnější
vrcholy
PCV 2-3 mmNůž6 mmPřípustnéPřípustné
Kappa 5 mmNůž10 mmPřípustnéPřípustné
Kappa 10 mmNůž15 mmPřípustnéPřípustné
Tusand 10 mmNůž15 mmPřípustnéPřípustné
OstatníFréz4 mmNepřípustnéPřípustné

Poznámka: Příprava řezných linií v rozporu s výše uvedenými doporučeními může vést k roztřepení hran.

Poznámky:

  • Tolerance sladění - sladění tisku a řezných hran se může pohybovat o ±1,5 mm.
  • Složitost projektu - pokud je projekt příliš složitý nebo neoptimálně připravený, což významně prodlouží čas práce plotru, vyhrazujeme si právo změnit cenu. Klient bude o tom informován před realizací zakázky.

Uložení souboru

Soubor s mřížkou pro řezání/frézování by měl být přiložen k souboru s tiskem jako poslední stránka ve vícestránkovém souboru. Pokud jsou soubory zasílány samostatně, jejich názvy musí jednoznačně identifikovat obsah.

Řezání laserem CO2 umožňuje přesné vyřezávání a gravírování v široké škále materiálů, v rámci omezené pracovní oblasti.

Pracovní oblast

  • Maximální pracovní oblast je 600 x 457 mm.
  • Velikost projektu nesmí tuto oblast překročit.

Řezné linie

  • Řezné linie by měly být navrženy jako vlasová linie v barvě magenta (100%).
  • V programu CorelDRAW (pokud je tato možnost dostupná), vypněte Správu barev v menu Nástroje.

Uložení souboru

Soubor s mřížkou pro řezání by měl být přiložen k souboru s tiskem jako poslední stránka ve vícestránkovém souboru. Pokud jsou soubory zasílány samostatně, jejich názvy musí jednoznačně identifikovat obsah.

Formáty souborů

  • preferované - PDF
  • akceptované - CDR

Tolerance sladění

  • Sladění tisku a řezných hran se může pohybovat o ±1,5 mm.

Poznámky

  • Řezání laserem umožňuje dosáhnout průhledného, zrcadlového povrchu, avšak není tak dokonale hladký jako v případě frézování diamantem - mohou být viditelné drobné nerovnosti vyplývající z procesu tavení materiálu.
  • V případě složitých tvarů nebo neoptimálně připravených souborů, což prodlouží čas práce plotru, vyhrazujeme si právo změnit cenu. Klient bude informován před realizací objednávky.

Řezání obdélníkových užitků na míru se provádí dvěma metodami: ručním nožovým trimrem nebo pilou s jemnými zuby.

Nožový trimr

Jedná se o nástroj připomínající velký nožový gilotinový systém řezání. Funguje na principu posuvného ostří, které prořízne materiál jedním, rovnoměrným pohybem. Používá se hlavně pro přesné ořezávání tenkých materiálů, jako je papír, fólie, tenká lepenka nebo plasty.

Pila s jemnými zuby

Jedná se o řezný nástroj vybavený kotoučem s mnoha jemnými zuby. Používá se hlavně pro řezání silnějších materiálů, jako jsou kompozitní desky, silnější lepenka nebo materiály s větší tuhostí.

Obě metody zanechávají viditelné stopy na bočních hranách.

Pokud vám záleží na dokonale hladkých hranách, zvolte frézování diamantem, které zajišťuje nejvyšší přesnost a hladkost dokončení.

Standardní produkty

  • Pro produkty jako skládací letáky, složky atd., jsou bigy předem stanoveny a je třeba připravit soubor podle dedikované šablony.
  • Šablony pro jednotlivé produkty lze stáhnout z jednotlivých kalkulátorů

Nestandardní práce

V případě bigování, perforace nebo falcování nestandardních projektů (nepopsaných v šablonách) je třeba:

  • Přidat přesný popis místa bigu a směru skládání v poznámkách při zadávání objednávky.
  • Směry skládání mohou zahrnovat:
    • V - skládání na polovinu.
    • C - skládání do "C - dovnitř".
    • Z - skládání do "harmoniky".
  • Pokud je to možné, místa bigu by měla být označena tenkou žlutou linií u okraje užitku a/nebo na spadu.

Bigy v pracích vyřezávaných plotrem

  • V případě prací libovolných tvarů vyřezávaných plotrem je třeba zahrnout jak bigovací, tak řezné linie do mřížky projektu.
  • Podrobné pokyny najdete v Nápovědě v sekci Řezání plotrem

Poznámka

Nelaminovaný papír o gramáži 250-350 g/m² může praskat na bigovacích liniích. Efekt je zvláště viditelný na tmavých barvách. Aby se tomu předešlo, doporučujeme laminování.

Vrtání otvorů je knihařský proces, při kterém se v tištěných materiálech vytvářejí otvory o určitém průměru. Tato služba je obzvláště užitečná u projektů, jako jsou kalendáře, visačky, štítky, katalogové karty do složek nebo jiné materiály vyžadující spojení nebo zavěšení.

Jak označit místa vrtání otvorů?

  • Označení: Použijte malý bod v červené barvě (nebo jiné kontrastní s pozadím) o průměru maximálně 2 mm.
  • Umístění otvorů by mělo zohledňovat pevnost materiálu - otvory by neměly být umístěny příliš blízko okraje.

Další tipy

  • Pokud máte dotazy ohledně přípravy souboru pro vrtání otvorů, kontaktujte nás - naši specialisté vám rádi pomohou.

Pro změření délky křivky je třeba stáhnout z naší stránky doplněk pro program CoreldDRAW™:
Stáhnout soubor: DDCorelMacro.gms

Doplněk funguje ve všech verzích Corela počínaje CorelDRAW™ 10 a výše.

Pro přidání modulu do programu je třeba jej přenést do složky ..\Draw\GMS nacházející se ve složce, kde byl program CorelDraw™ nainstalován. Při typických nastaveních by to mělo být: „C:\Program Files\Corel\Corel Graphics 12\Draw\GMS"

V programu CorelDraw X8 je třeba soubor nahrát do „C:\Users\{uživatelské jméno}\AppData\Roaming\Corel\CorelDRAW Graphics Suite X8\Draw\GMS".

Názvy složek se mohou lišit v závislosti na verzi corela a operačním systému.

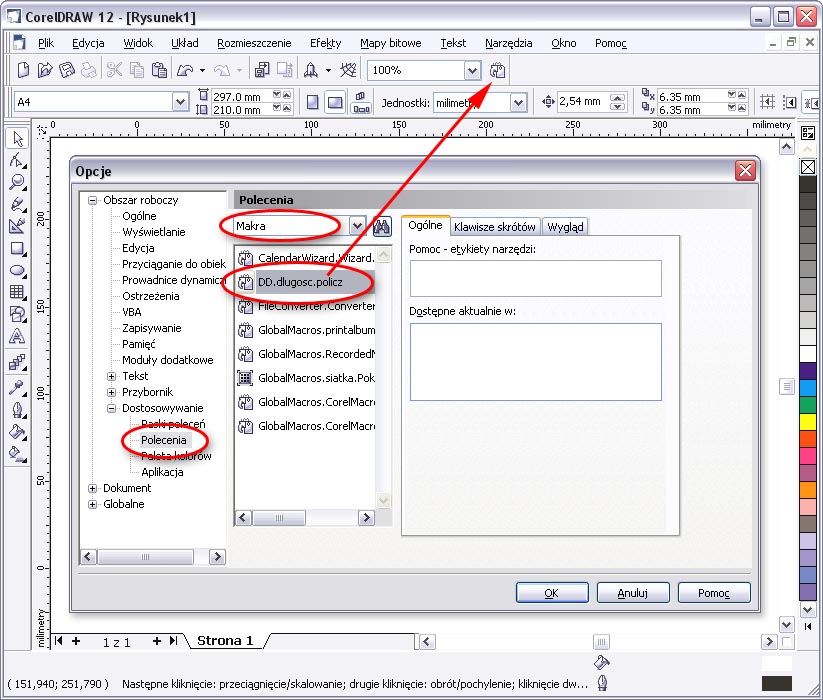

Poté spustíme program CorelDRAW™ a vybereme z menu Nástroje -> Přizpůsobení. Na obrazovce by se mělo objevit okno „Možnosti"



Podle označených polí na výše uvedeném obrázku vybereme z seznamu možností Příkazy, poté z rozbalovacího menu vybereme Makra. Na seznamu dostupných modulů najdeme makro DD.dlugosc.policz. Pro přidání tlačítka s naším makrem do seznamu tlačítek je třeba „přetáhnout myší“ vybrané makro na lištu s tlačítky a tam jej upustit. (červená šipka na obrázku)

Pro výpočet délky řezné linie je třeba označit všechny vyřezávané tvary a kliknout na nově přidané tlačítko.

V případě, že nemáte odpovídající verzi corela, lze délku změřit libovolným programem, který má funkce umožňující měření délky křivky. Délku je třeba uvést v milimetrech.
V případě nedostatku odpovídajícího softwaru lze vytisknout na libovolné tiskárně řezné linie v známé měřítku a ručně změřit délku linie pomocí pravítka, kružítka nebo nitě, a následně vynásobit známým koeficientem měřítka. Takto přibližnou hodnotu je třeba zapsat do kalkulátoru a náš pracovník ji po kontrole délky v programu opraví.
